激光相機可以檢測高低和左右偏差，視覺相機可以檢測縫隙很小的拼接焊縫，兩款相機都有各自的優點。有些現場縫隙很小，激光相機檢測不了，同時需要高度信息，兩款相機優點結合起來可以解決這個問題，需要有一款相機結合激光和視覺相機的優點，在檢測小縫隙拼接縫的同時，輸出高度信息。

激光視覺一體化相機結合了視覺和激光相機的優點，在檢測細小焊縫的同時，輸出高度信息，解決薄板拼接縫跟蹤焊接問題，可跟蹤左右和高低。

構成及原理

由激光器、光學傳感器和中央處理器構成，采用光學傳播與成像原理，得到激光掃描區域內各個點的位置信息，通過復雜的程序算法完成對常見焊縫的在線實時檢測。

解決問題

l 可一鍵解決檢測范圍、檢測能力以及焊接過程中的常見問題。

l 可實現實時糾正焊縫偏差，智能實時跟蹤，精確引導焊槍自動焊接。

l 可有效解決焊縫偏差帶來的問題，確保焊縫成型完美。

l 可解決細小焊縫二維跟蹤焊接問題。

 適用范圍

u 可支持標準的串口與網口通訊協議。

u 通過預留的IO口與焊機、文本屏、PLC或工控機等進行IO通訊，實現更好的連接和自動化控制。

u 適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接機等各類焊接專機。

u 可與多種機器人進行通訊，解決工件夾裝偏差，組隊偏差與焊接過程中的熱型變。

產品特點

v 使焊槍處于理想位置，確保焊道連續，無急轉彎。

v 減少勞動成本，提高生產效率。

v 可檢測小縫隙拼接縫，同時輸出高度信息。

v 集成度高，相機和光源一體設計。

v 有更換玻璃片裝置，現場更換玻璃簡單。

v 相機光源和激光器為紅外光源，無強光刺激人眼。

v 激光視覺一體化相機兼容激光相機，視覺相機，激光視覺一體化相機，可以單獨作為激光相機與視覺相機使用。

v 補償生產、設備和操作公差；

v 針對復雜工件，減少編程工作；

v 實現一致的、可復現的焊接效果。

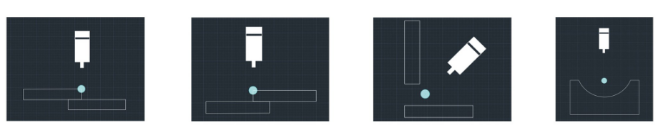

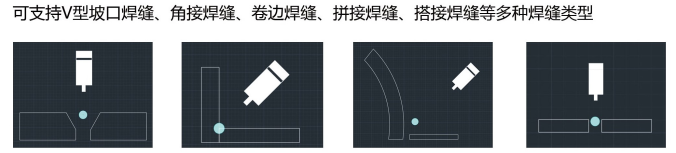

可支持焊縫類型

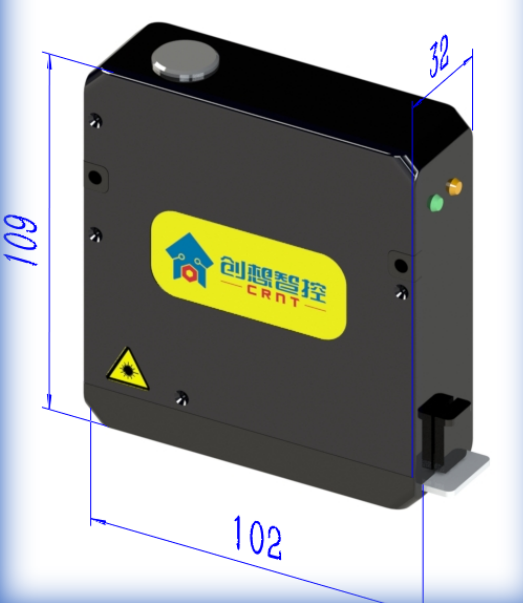

產品尺寸圖：

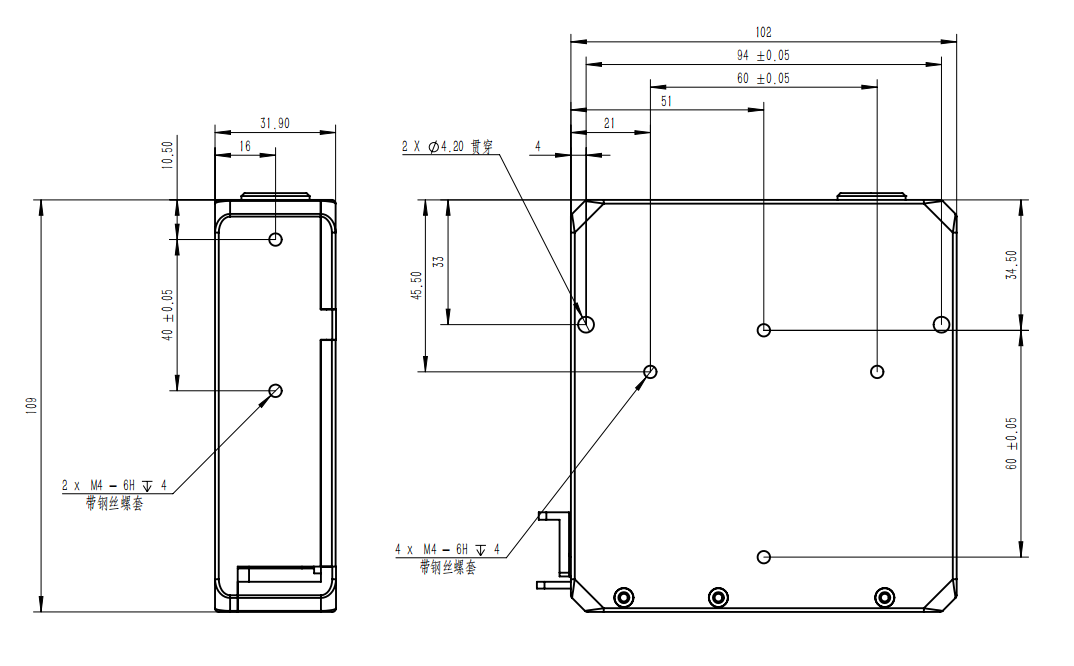

  產品安裝孔位

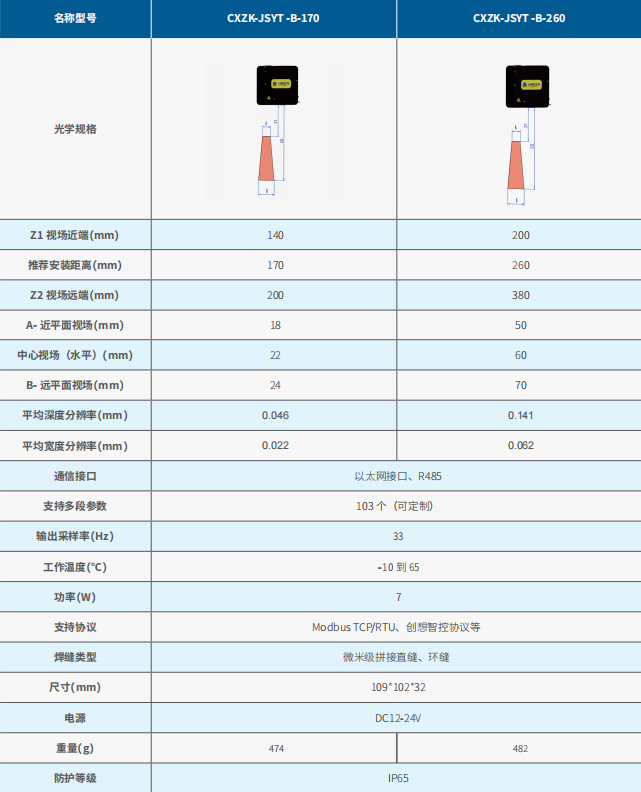

產品參數
